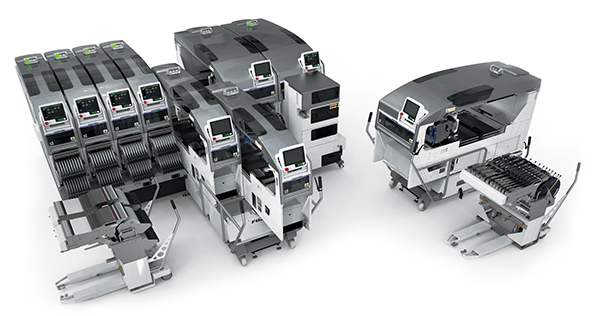

2003年開始銷售以來,在響應客戶需求的同時持續進化的NXT系列。 NXTIII可擴展性置放平臺,延續優越的兼容性和柔性對應所有組件和生產形態。
根據用途構筑生產線
由于模組、工作頭以及供料器材等可以自由組合,所以可以根據物料類型或產品類型構筑理想的生產線。 用戶可以通過增加模組或更換器材的方式達到提升產能的目的。
離線維修保養(使生產時間實現優化)
由于現場的操作員就可以將設備上需要保養的器材換成已保養好的器材,所以可以大幅削減停機時間。換下來的器材可以在生產期間在線外進行保養。
合理的機器設計可以減輕操作員的作業負擔
由于拉出模組后便能很容易從左右兩側夠到設備內部,所以在完成各種作業時作業員無需再采用很勉強的姿勢。
工作頭更換變得很簡單
可在不使用任何工具的情況下徒手更換工作頭。
由于這款工作頭設計很輕巧,所以非常便于裝卸。無論是保養還是故障處理,操作員都可以當場對應。
實現高速、高精度
由因為工作頭變得很輕巧,所以減輕了機器的負擔。這一特征使模組實現了小型化、高速化以及高精度化。

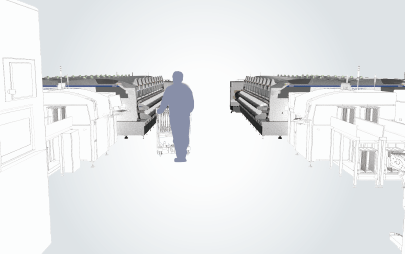

縮短補料以及換線時的移動距離。通過簡單的移動線路優化操作。 可自由設計生產線布局,比如設備背靠背配置的生產線或折返配置的生產線。
可以將2條生產線壓縮成1條生產線。在同一 條生產線上同時貼裝電路板的正反面。
● 檢查元件是否豎立、缺件、正反顛倒
● 芯片的LCR常數檢測
● 排查不良元件的三維共面性檢測
● 電路板翹曲檢測
● 低沖擊貼裝
● 全速執行高精度、高密度貼裝
多功能吸嘴
將吸嘴尺寸從4種( 0603、1005、1608、2125)整合為3種( S、M、L )。這樣有助于減少吸嘴的切換次數并縮短周期時間。
對應元件的切換工作頭
由于移動速度和精度達到了平衡,H24S可實現高效生產。即使注重貼裝速度的元件,注重貼裝精度的元件在1pp周期循環內混合時,也可以靈活變更性能。
可貼裝各種元件的DX工作頭
DX工作頭可以根據元件尺寸(從芯片到大型、異形元件)自動更換專用更換頭。它可以和M6 III模組搭配使用。即使遇到產品頻繁切換、物料類型集中在某種類型的情形,這款工作頭也能使生產線達到平衡。
對應自動配置支撐銷的搬運軌道
對應到610 mm x 610 mm為止的單搬運軌道。
對應到610 mm x 280 mm為止的雙搬運軌道,也對應610 mm x 510 mm的單軌道搬運的雙搬運軌道。
